"Rusty An" project start.

Hier kan je foto's laten zien van je Van, zowel binnen- als de buitenkant.
Bericht
Auteur
Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#76 Bericht door Rusty Ann » 19 okt 2022 21:01

hey Patrick,

nee , ik denk niet dat er een keukenblok op komt, maar gewoon een luik of een kast erop, je moet er wel bij kunnen maar niet in 3 seconden, er kan nog meer in die bak gemaakt worden maar ik weet nog niet, ik heb het gewoon gemaakt omdat het kan.
wat ook wel leuk is , om er een 'hidden' subwoofer in te maken, ofzo

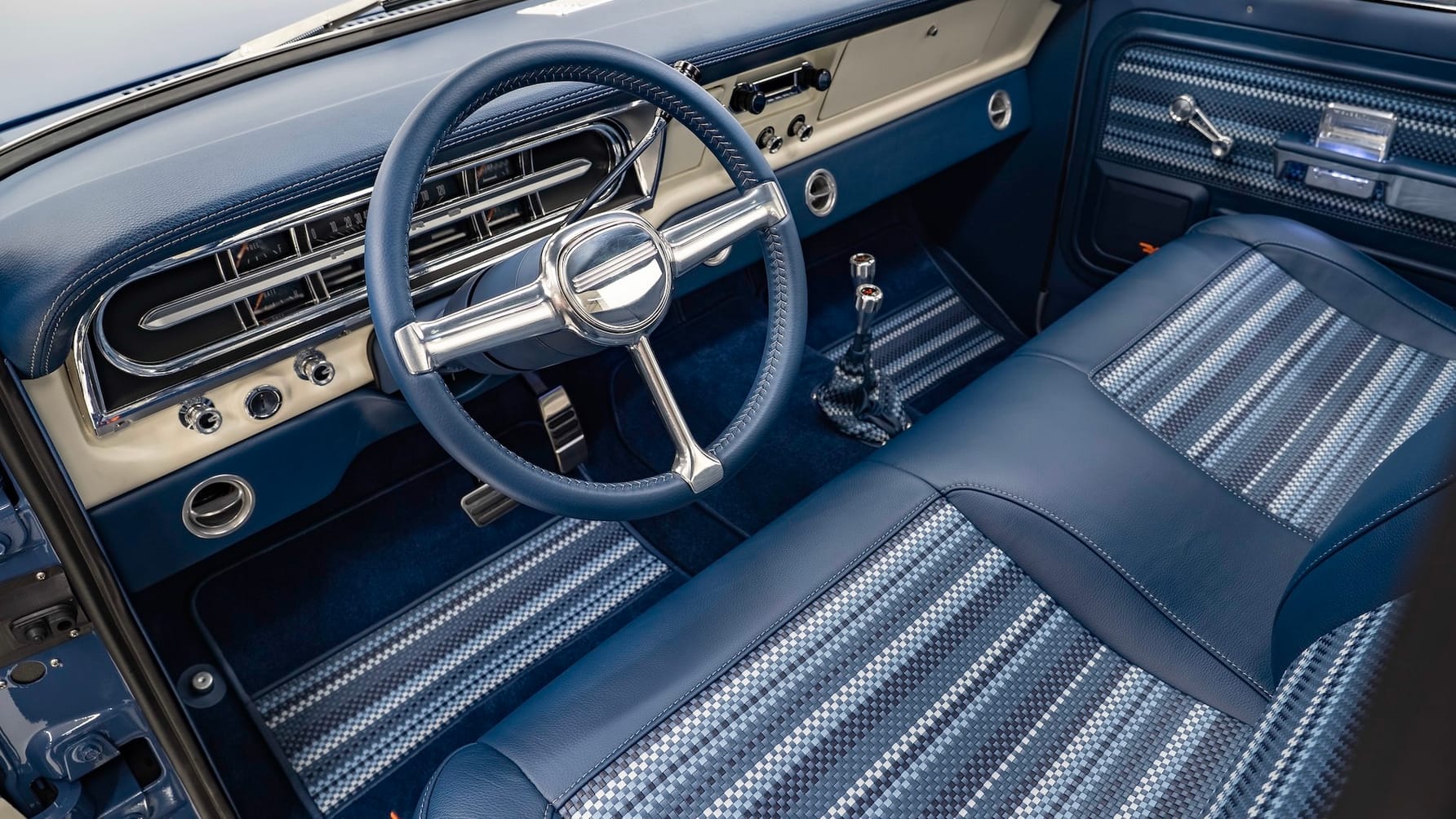

De inrichting worden een beetje een mix , ik vind die oude pick-ups met een mooi strak retro interieur heel gaaf.

Afbeelding

dit kan ik natuurlijk niet maar lijkt me erg mooi

Eigenlijk moet het interieur gewoon netjes zijn maar de buitenkant voorlopig lekker roestig, het laadruim wel volledig bekleed maar bruikbaar voor van alles, misschien zet ik er voor de RDW een bank in om een personenwagen kenteken te krijgen.

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#77 Bericht door Rusty Ann » 22 okt 2022 13:30

Man oh man , here we go again (uitspraak van de heer 'Puddin')

de '302' moet eruit, want die gaat uit elkaar.
gelukkig heb al jaren de oude spullen van mijn bedrijf bewaard, die hoef ik dus niet te kopen , huren, lenen.

Afbeelding

Afbeelding

deze is voorlopig nog niet aan de beurt , eerst verder met de body en onderstel van de bus.

Afbeelding

rene78chevy
Echte Vanner!
Echte Vanner!
Berichten: 92
Lid geworden op: 23 mei 2020 18:18

Re: "Rusty An" project start.

#78 Bericht door rene78chevy » 22 okt 2022 15:38

je kunt er ook mooi een diesel heatertje in bouwen

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 11301
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: "Rusty An" project start.

#79 Bericht door Cor » 22 okt 2022 15:46

Ik zou maar voor een van de laatst carb modellen gaan, daarvoor is nog wel het eea te krijgen.
Mijn camper van '89 was het laatste jaar van de carburateur motoren van dat model, een 454 in een P30 chassis.
niet dat ik suggereer om er een 7,5 L motor in te leggen hoor....
Cor

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#80 Bericht door Rusty Ann » 22 okt 2022 19:33

Euh, ik bedoel niet dat deze 302 er uit gaat en niet meer terugkomt hoor.

Ik ga die motor gewoon weer terugplaatsen maar ga hem als laatste pas ' doen' ik wil daar alle aandacht voor hebben.

Oh en Rene , jij bedoelt een heater in die bak, das ook geen gek idee

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#81 Bericht door Rusty Ann » 02 nov 2022 19:39

okee, een plan,

Ik ga door een goede tip van Cor, een ander , bekrachtigd stuurhuis gebruiken voor een simpeler stuurinrichting.

hier hoe de 'power steering' nu zit.
Afbeelding

de assist cilinder zit er niet naast maar bij elkaar is het een hele installatie, ik moet eigenlijk een stuurstang of hoe dat heet hebben van een onbekrachtigd type maar die zal ik niet snel vinden , misschien kan ik die namaken met andere componenten..

hier het oude stuurhuis, met uitzicht op de rest.
Ik ga van de week eens bij een firma kijken die veel verschillende bekrachtigde stuurhuizen aanbiedt.
Het koperen pijpje blijft zitten als ik dit huis weghaal om de plek van koppeling te bepalen.

Afbeelding

de hoek is gelijk aan het origineel

Afbeelding

wordt vervolgd

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 11301
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: "Rusty An" project start.

#82 Bericht door Cor » 02 nov 2022 23:52

Er zijn in de usa allerlei cardan koppelingen verkrijgbaar voor stuurhuizen, en ook nog de zgn. ragjoints, dat zijn 2 metalen helften met een rubberschijf er tussen, versterkt met weefsel zoals ook in banden zit
Kan wel een paar namen noemen, maar ik denk dat je die al wel hebt, Speedshops en zo.
Cor

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#83 Bericht door Rusty Ann » 05 nov 2022 09:15

Ha bedankt Cor,

Nou ik ben gister even wezen 'shoppen' =D>

Door het zoeken naar stuurhuizen ben ik terechtgekomen bij http://www.autopart.nl, in Den Dolder

Dat is nou zo'n bedrijf waar je gewoon een vraag kunt stellen over je ideeën voor je project en binnen een paar minuten de oplossing op tafel ligt, wat een leuke gasten zijn dat.

Ze zijn begonnen als reguliere autosloper maar doordat vliegbasis Soesterberg vlakbij is en Hessing er een beetje mee stopte was al snel besloten om te specialiseren in de 'Amerikanen'.

Ik wil dus graag een beetje reclame maken voor dit bedrijf, gewoon omdat ze nog bestaan he.

dit heb ik meegenomen.
Afbeelding

een Ford stuurhuis van een 2002 F250 (dat staat erop tenminste) en een 'drag link' van een 98 F150 (die is veel te kort gebleken)

en na wat slijpwerk past het stuurhuis best goed , hij zit hier al aan de stuurstang met de 'ragjoint' van de oude setup.
Afbeelding

En dan hier waarom het misschien toch niet gaat lukken [-X =;

Afbeelding

het huis komt door zijn lengte een stuk meer naar onder/voor (ik was gewaarschuwd) daardoor komt de pitman arm net buiten het front maar wel binnen de Bumper.
de 'draglink' die ik heb meegenomen is dus wel een stuk te kort helaas.
Misschien nog eens kijken of ze Autopart een iets langere hebben liggen met een kleine knik erin.

Afbeelding

Vandaag ga ik bedenken hoe ik dit huis aan mijn chassis kan bevestigen (ik weet het eigenlijk al)

Houdoe

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 11301
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: "Rusty An" project start.

#84 Bericht door Cor » 05 nov 2022 09:37

Bij mijn Corvette kan je de stuurstang een stukje naar binnen tikken; die constructie is bedoeld om de stuurstang niet in je borst te krijgen bij een frontale aanrijding.
Misschien zit er zoiets ook wel op jouw busje, want mijn model liep al vanaf +/- 1969, en de C2 die eigenlijk hetzelfde is, nog eerder.
Dan kan he het stuurhuis ook wat hoger plaatsen, als dat nog nodig is.
Cor

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#85 Bericht door Rusty Ann » 05 nov 2022 11:24

nee joh, dat zit er niet op , maar ik denk dat het goed komt, vanmiddag effe rotzooien met de slijper en wat staal

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#86 Bericht door Rusty Ann » 06 nov 2022 23:48

Ik heb eerst de oude stuurhuis bevestiging weggehaald , die zat ook gedeeltelijk tussen de chassis balk in.

Afbeelding

toen eerst een nieuwe 3 mm plaat gemaakt die iets dieper in de balk zit om meer ruimte voor het F250 stuurhuis te krijgen en een nieuw gat gemaakt voor het stellen van de speling.

Afbeelding

vanaf de wielkuip

Afbeelding

het huis is nogal zwaar en dus eerst maar een 'mal gemaakt met de zelfde belangrijke afmetingen voor de koppeling en de bevestiging van het huis.

Afbeelding

dit zit perfect op de stuur inrichting zodat ik alle maten perfect kan meten.

Afbeelding

hier heb ik ik steunpunten gemaakt ter versteviging van de balk (net als origineel)

Afbeelding

de plaat er in gelast met nog een extra tussen steun, er kunnen straks 5 bouten door deze punten.

Afbeelding

de lijnen die je ziet is de markering voor de positie van het huis

het volgende klusje is de eigenlijke steun voor het stuurhuis, maar die wil ik toch van iets dikker staal maken en door het bedrijf in de buurt laten zetten in 90 graden.

maar dat volgt......

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 11301
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: "Rusty An" project start.

#87 Bericht door Cor » 07 nov 2022 09:11

Ja, de feitelijke bevestiging van het stuurhuis moet op een voldoende stabiele plaat komen, omdat alle stuurkrachten nu vanuit het stuurhuis komen, en niet meer vanuit de externe bekrachtigings cilinder.
Cor

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#88 Bericht door Rusty Ann » 07 nov 2022 19:47

Ja daar heb je gelijk in Cor,

ik heb vanavond een plaat laten zetten van 5mm staal daar komt het huis op , vanaf die plaat maak ik nog een extra steun naar een ander punt om alle beweging te elimineren.

Rusty Ann
Donateur
Donateur
Berichten: 135
Lid geworden op: 09 jun 2022 20:48
Ik rij een: 1974 E200

Re: "Rusty An" project start.

#89 Bericht door Rusty Ann » 11 nov 2022 21:56

Vandaag aan het stoeien geweest wat staal , een slijptol en m' n lasapparaat.

ik heb alle gaten geboord voor de 7/16 en M 10 bouten.
en een verstevigings plaat om beweging te elimineren.

Afbeelding

Ik ben geen plaatwerk of las specialist dus vergeef me als het er niet heel strak uit ziet. :oops:

steun op zijn plek
Afbeelding

van onder gezien.
Afbeelding

en hehe, het lijkt erop dat het gaat werken,
Afbeelding

ik slijp nog een strookje van de steun af en misschien maak ik nog een extra steun naar de front balk mocht er toch nog wat beweging in zitten.

Het volgende is om de draglink op maat te maken, dan de leidingen maken die naar de pomp gaan.

groetjes oei :lol:

RoelK5
Donateur
Donateur
Berichten: 318
Lid geworden op: 02 sep 2020 18:42
Ik rij een: Chevrolet
Locatie: Eindhoven

Re: "Rusty An" project start.

#90 Bericht door RoelK5 » 12 nov 2022 10:17

Erg goed bezig!
'96 Chevrolet Express 1500 Transcar 2000 se
