Elektrische bedbank...

Bericht door foofer77 » 21 mar 2011 09:22

Zoals jullie zien ben ik van het weekend erg actief geweest, hierbij het volgende probleem:

Ik heb een raar probleem met mijn elektrische bedbank,

Deze gaat maar 1 kant op(naar beneden of naar boven) nadat je de kabel omgedraaid hebt gaat ie de andere kant op. Ik heb de schakelaar eruit gehaald en hier zitten 3 contacten achterop waarvan er 1 afgeknipt is en een weerstandje vast is gesoldeerd met het onderste contact... De schakelaar werkt dat weet ik, deze heb ik door gemeten.

Nadat ik de draden gevolgd ben, ben ik uitgekomen bij een zogenoemde MPX sofa control 200( http://intellitec.com/PDF/5300375.376.pdf, na wat onderzoek op internet ben ik achter de werking gekomen van dit kastje. Deze werkt met verschillende uitgangsspanning op de busdraad(blauwe draad van de schakelaar).
Nu het volgende; de uitgangsspanning van de busdraad, met schakelaar + of - klopt aardig(resp. 0 V en 1.8 V, dit moet 0V en 2.1V zijn) echter de uitgangsspanning op de motor is bij up: +/- 12 V maar bij down: +/- 6 volt.
Zou dit kastje kapot zijn of zie ik echt wat over het hoofd? Of zou de weerstand op de schakelaar er tussenuit moeten? (zit er neem ik aan niet voor niks)
Zou dit ook met een relais op te lossen zijn of moet ik dan ook een andere schakelaar met 3 uitgangen erop zetten??

Alvast bedankt.
GMC Savana 5.0L V8 MarkIII LSE 1996
Skoda Octavia Combi RS Abt getuned 2008
Peugeot 106 1.1 accent 1996
Ducati 900SS 2000

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 10953
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: Elektrische bedbank...

Bericht door Cor » 21 mar 2011 10:07

Als je er met dat 'kastje' niet uitkomt, dan zet je er toch gewoon een andere schakelaar in, die de spanning omdraait op de motor aansluiting.
Simpel en eenvoudig, lijkt me.
Cor

foofer77
Mini Vanner!
Mini Vanner!
Berichten: 21
Lid geworden op: 30 nov 2010 09:02
Ik rij een: GMC savana
Locatie: Goor

Re: Elektrische bedbank...

Bericht door foofer77 » 21 mar 2011 10:52

Cor,

Je bent zo onderhand mijn vraagbaak :lol: Dat zou idd kunnen echter heb ik voorin in de middenconsole ook nog een schakelaar zitten die het bed omhoog of omlaag doet, zou ik dan geen sluiting veroorzaken als ik achterin een andere schakelaar erop zet?

Moet ik dan ook een andere kabel aanleggen? Ik heb nu een kabel met 2 draden, lijkt mij 1 draad te weinig voor de toepassing zoals jij hem bedoelt of heb ik het mis??

Groet Jeroen
GMC Savana 5.0L V8 MarkIII LSE 1996
Skoda Octavia Combi RS Abt getuned 2008
Peugeot 106 1.1 accent 1996
Ducati 900SS 2000

Gebruikersavatar
starcraft 1987
Bewezen Vanner
Bewezen Vanner
Berichten: 9338
Lid geworden op: 18 jun 2007 13:00
Ik rij een: Chevy Van
Locatie: deventer
Contacteer:

Re: Elektrische bedbank...

Bericht door starcraft 1987 » 21 mar 2011 17:38

Misschien heb je hier wat aan viewtopic.php?f=10&t=3158&p=30935&hilit=bed#p30935

Groeten
Enrique.
Chevy Van G20 starcraft 1987 camper uitvoering

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 10953
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: Elektrische bedbank...

Bericht door Cor » 21 mar 2011 17:48

Eigenlijk staat het hier
viewtopic.php?p=30772#p30772

Gebruikersavatar
starcraft 1987
Bewezen Vanner
Bewezen Vanner
Berichten: 9338
Lid geworden op: 18 jun 2007 13:00
Ik rij een: Chevy Van
Locatie: deventer
Contacteer:

Re: Elektrische bedbank...

Bericht door starcraft 1987 » 21 mar 2011 17:50

Ach ja,,jouw linkje mijn linkje,,,uit eindelijk komen we dit tegen
Firefly schreef:Vandaag de bank aangesloten en ja hoor het werkt !!

Mee met dank aan Enrique (en Cor) !
Was daar naast ook leuk om elkaar eens in het echte te ontmoeten :D

Voor hen die ook voor een alles doorgeknipte bank komen te staan.....

Bruin-1= + opgaand
Bruin-2 en Bruin-3 = retour naar massa
Rood= van zelf sprekend de +
Geel/groen= + neergaand
Afbeelding
uiteraard heb ik voor het mooie, alle kleuren aangepast volgens norm :lol:
De motor bevat dus géén losse massa maar telkens de tegenovergestelde draad van de geschakelde draad !

truste 8)
:razz: Groeten
Enrique.
Chevy Van G20 starcraft 1987 camper uitvoering

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 10953
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: Elektrische bedbank...

Bericht door Cor » 21 mar 2011 17:54

Daar heb je niets aan, want dat zit bij deze auto heel anders, met een ''kastje'' ertussen, en nu kan het anders, rechtstreeks met een schakelaar.
Zal later wel even een schema'tje makenb en inscannen.
Cor

foofer77
Mini Vanner!
Mini Vanner!
Berichten: 21
Lid geworden op: 30 nov 2010 09:02
Ik rij een: GMC savana
Locatie: Goor

Re: Elektrische bedbank...

Bericht door foofer77 » 21 mar 2011 19:36

Idd dit zeer bijzondere kastje 'voelt' aan de schakeldraad welke uitgangsspanning deze doorgeeft en geeft vervolgens een opdracht aan de uitgang die het betreft....(beetje vaag maar klopt wel..)

Dit kastje kan ik op een amerikaanse site bestellen voor 98 dollar ex verzendkosten.., alleen dit vind ik een beetje veel voor alleen uitproberen. Als dit kastje niet kapot is heb ik 98 dollar voor de kat zijn ... uitgegeven.

Is het misschien ook op te lossen met een nieuwe schakeldraad richting de motor en er dan een afgezekerd relais tussen te plaatsen??

groet Jeroen
GMC Savana 5.0L V8 MarkIII LSE 1996
Skoda Octavia Combi RS Abt getuned 2008
Peugeot 106 1.1 accent 1996
Ducati 900SS 2000

Gebruikersavatar
Paultjuh
Bewezen Vanner
Bewezen Vanner
Berichten: 3827
Lid geworden op: 27 jan 2011 22:11
Ik rij een: GMC 2500
Locatie: Best

Re: Elektrische bedbank...

Bericht door Paultjuh » 21 mar 2011 20:19

In de link die je zelf opgeeft staat bij troubleshooting dat je de motoren los moet halen en naar de relais moet luisteren aangezien hier 3 relais bij zitten zou het kunnen zijn dat er 1 overleden is. Dat zou het principe van stekkers omdraaien verklaren.

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 10953
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: Elektrische bedbank...

Bericht door Cor » 21 mar 2011 21:21

Je kunt ook gebruik maken van de aanwezige relais, en die aansturen met een simpele drie standen schakelaar, waarbij in elk van de 2 werkstanden, 1 van de relais wordt bekrachtigd; dan ben je er uit.

Maar!, nu ik dit nogmals lees, zie ik dat de motordraden in de ene richting 12 volt geeft [=goed] en in de andere richting maar 6 volt; en dat gebeurt dan terwijl die 2 relais exact dezelfde voedingsdraad hebben; dus zou ik denken dat het in 1 van die relais zit, die verbrand is of in elk geval onvoldoende spanning doorgeeft, bij de benodigde werk stroom voor de motor.
Cor

foofer77
Mini Vanner!
Mini Vanner!
Berichten: 21
Lid geworden op: 30 nov 2010 09:02
Ik rij een: GMC savana
Locatie: Goor

Re: Elektrische bedbank...

Bericht door foofer77 » 22 mar 2011 00:15

Je kunt ook gebruik maken van de aanwezige relais, en die aansturen met een simpele drie standen schakelaar, waarbij in elk van de 2 werkstanden, 1 van de relais wordt bekrachtigd; dan ben je er uit.
Dit wil niet want dit is een kastje met een printplaat en 1 relais erop dit relais is een kastje van +/- 2 vierkante cm en hierin zitten dus alledrie de relaissen(??).

En een gewoon autorelais hoe sluit ik deze aan?
GMC Savana 5.0L V8 MarkIII LSE 1996
Skoda Octavia Combi RS Abt getuned 2008
Peugeot 106 1.1 accent 1996
Ducati 900SS 2000

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 10953
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: Elektrische bedbank...

Bericht door Cor » 22 mar 2011 12:00

Dat kan met 2 gewone auto relais met wisselcontact, dus in totaal 5 pennen [niet 4]
En dat sluit je op dezelfde manier aan als in dat schema, met 1 driestanden schakelaar om de relais te bedienen.
Maar het kan eenvoudiger en goedkoper met 1 stevige 3 standen schakelaar.
Zal het beloofde schema'tje maken en plaatsen........
Cor

foofer77
Mini Vanner!
Mini Vanner!
Berichten: 21
Lid geworden op: 30 nov 2010 09:02
Ik rij een: GMC savana
Locatie: Goor

Re: Elektrische bedbank...

Bericht door foofer77 » 22 mar 2011 15:52

Cor,

Als je dit schemaatje zou kunnen maken zou ik je zeer dankbaar zijn. Ik heb zelf de MTS gevolgd maar ben er alweer zo'n tijd uit dat het net abacadabra is....... :lol:


Groet Jeroen
GMC Savana 5.0L V8 MarkIII LSE 1996
Skoda Octavia Combi RS Abt getuned 2008
Peugeot 106 1.1 accent 1996
Ducati 900SS 2000

Gebruikersavatar
Cor
Bewezen Vanner
Bewezen Vanner
Donateur
Donateur
Berichten: 10953
Lid geworden op: 23 jan 2005 00:19
Ik rij een: BMW525i
Locatie: Drenthe

Re: Elektrische bedbank...

Bericht door Cor » 22 mar 2011 20:03

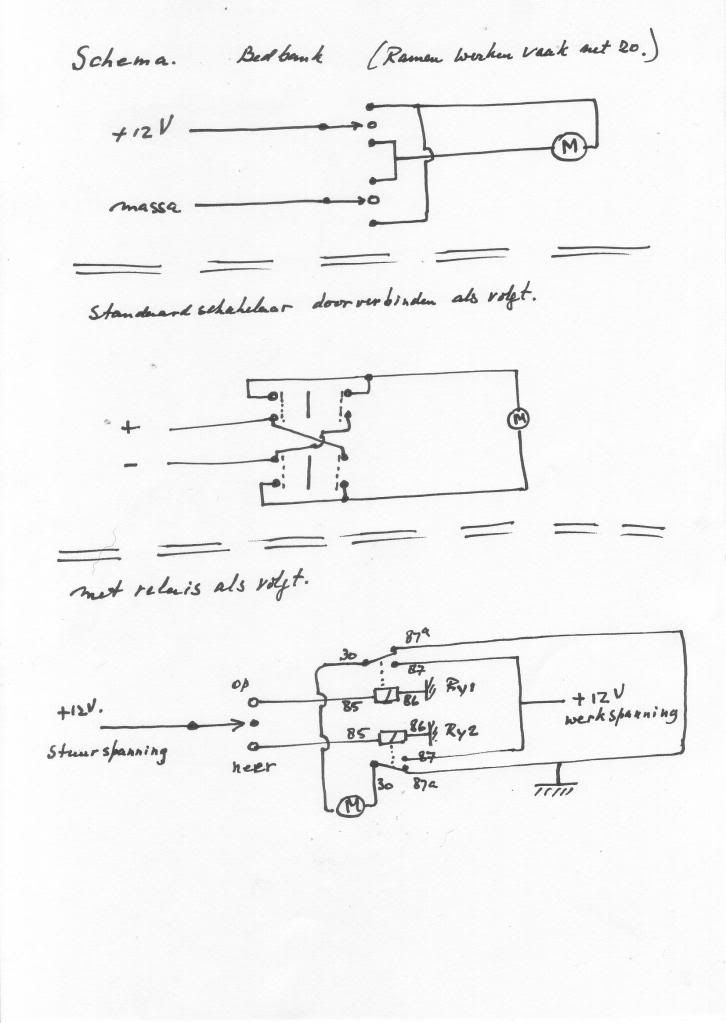

Afbeelding

Het eerste schema is het principe,
het 2e een practische uitvoering met een standaard schakelaar.

3e, als je gebruik maakt van 2 standaard relais, wat handig kan zijn, als je de bediening voorin wilt hebben, want dan kunnen er een paar hele dunne draadjes naar de schakelaar, en alleen dikke van de relais' naar de motor, want die neemt wel een beetje stroom!
En eventueel kan je zelfs 2 bedieningsschakelaars monteren, maar ook dat kan ook met standaard schakelaars, maar nogmaals, let op de stroom die de bank nodig heeft.

Cor

foofer77
Mini Vanner!
Mini Vanner!
Berichten: 21
Lid geworden op: 30 nov 2010 09:02
Ik rij een: GMC savana
Locatie: Goor

Re: Elektrische bedbank...

Bericht door foofer77 » 24 mar 2011 23:55

Cor,

Bedankt voor het schema, ik denk dat ik voor optie 3 ga. Dit lijkt me het meest handig....

groet jeroen
